關于防爆型式及類別、級別、組別

一、 危險場所區域劃分
按場所中存在物質的物態的不同，將危險場所劃分為爆炸性氣體環境和可燃性粉塵環境 。
按場所中危險物質存在時間的長短，將兩類不同物態下的危險場所劃分為三個區，即：對爆炸性氣體環境，為 0 區、 1 區和 2 區；對可燃性粉塵環境，為 20 區、 21 區和 22 區。
針對爆炸性氣體環境， GB 3836.14 — 2000 標準中規定： 
0 區：爆炸性氣體環境連續出現或長時間存在的場所。 
1 區：在正常運行時，可能出現爆炸性氣體環境的場所。 
2 區：在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是 短時間存在的場所。 
在此，“正常運行”是指正常的開車、運轉、停車，易燃物質產品的裝卸、密閉容器蓋的開 閉，安全閥、排放閥以及所有工廠設備都在其設計參數范圍內工作的狀態。

二、 防爆標志解析
防爆電氣設備按 GB 3836 標準要求，防爆電氣設備的防爆標志內容包括： 
防爆型式 + 設備類別 + 氣體組別 + 溫度組別
以NTAR-3000產品為例， NTAR-3000的防爆標志：ExdⅡBT5， 下面做具體說明：
1. 防爆類型

（NTAR-3000屬于隔爆型防爆型式。）
2. 設備類別
爆炸性氣體環境用電氣設備分為： 
I 類：煤礦井下用電氣設備； 
II 類：工廠用電氣設備 
II 類隔爆型“ d ”和本質安全型“ i ”電氣設備又分為 IIA 、 IIB 、和 IIC 類。
（NTAR-3000屬于 II 類電氣設備，可以使用在除煤礦以外的其他爆炸性氣體環境。）
3. 氣體組別
爆炸性氣體混合物的傳爆能力，標志著其爆炸危險程度的高低，爆炸性混合物的傳爆能力越大，其危險性越高。爆炸性混合物的傳爆能力可用最大試驗安全間隙表示。同時，爆炸性氣體、液體蒸汽、薄霧被點燃的難易程度也標志著其爆炸危險程度的高低，它用最小點燃電流比表示。 II 類隔爆型電氣設備或本質安全型電氣設備，按其適用于爆炸性氣體混合物的最大 試驗安全間隙或最小點燃電流比，進一步分為 IIA 、 IIB 和 IIC 類。 如下表所示。

（NTAR-3000可以使用于具有 IIB 類爆炸性氣體環境，也可以用于 IIA 的環境。）
4. 溫度組別
爆炸性氣體混合物的引燃溫度是能被點燃的溫度極限值。 
電氣設備按其最高表面溫度分為 T1 ～ T6 組，使得對應的 T1 ～ T6 組的電氣設備的最高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸汽的引燃溫度之間的關系如下表所示:

這是與氣體點燃溫度有關的電氣設備（假定環境溫度為 40 ℃?時）的最高表面溫度，點燃能量與點燃溫度無關。
（NTAR-3000是 T5 溫度組別）

三、 名詞解釋
隔爆型電氣設備（ d ）：是指把能點燃爆炸性混合物的部件封閉在一個外殼內，該外殼能承受內部爆炸性混合物的爆炸壓力并阻止和周圍的爆炸性混合物傳爆的電氣設備。
增安型電氣設備（ e ）：正常運行條件下，不會產生點燃爆炸性混合物的火花或危險溫度，并在結構上采取措施，提高其安全程度，以避免在正常和規定過載條件下出現點燃現象的電氣設備。
本質安全型電氣設備（ i ）：在正常運行或在標準試驗條件下所產生的火花或熱效應均不能點燃爆炸性混合物的電氣設備。

Note:

• 首先，Eex d IIB T4是老的表示方法，新的是Ex d IIB T4。
• ATEX 和UL FM 等一樣是一個防暴認證.

二、美國電氣制造商協會NEMA外殼防護標準。NEMA外殼防護標準除了規定了防塵、防水外，還包括了防爆防護標準。

NEMA防護標準等級主要內容如下：

NEMA1 通用型（室內） ??????????????NEMA2 防滴型（室內）

NEMA3 防雨、防塵、（室外） ????????NEMA4 防雨、防塵（室內/外）

NEMA4X 防雨、防塵、防腐（室內/外） NEMA6 水下、防塵、防水（室內/外）

NEMA7 防爆1區 ?????????????????????NEMA8 防爆1區

NEMA9 防爆2區 ?????????????????????NEMA10 礦用

NEMA11 防腐、防滴（室內） ?????????NEMA12 產業用防腐、防滴（室內）

NEMA13 防油、防塵（室內） ?????????NEMA13R 防雨、防凍（室外）

IP防護等級和NEMA防護等級內容上有一定的對應關系：

IP ??30 ?31 ??32 ??64 ???65 ???66

NEMA 1 ??2 ???3R ??3 ??12/13 ??4/4X

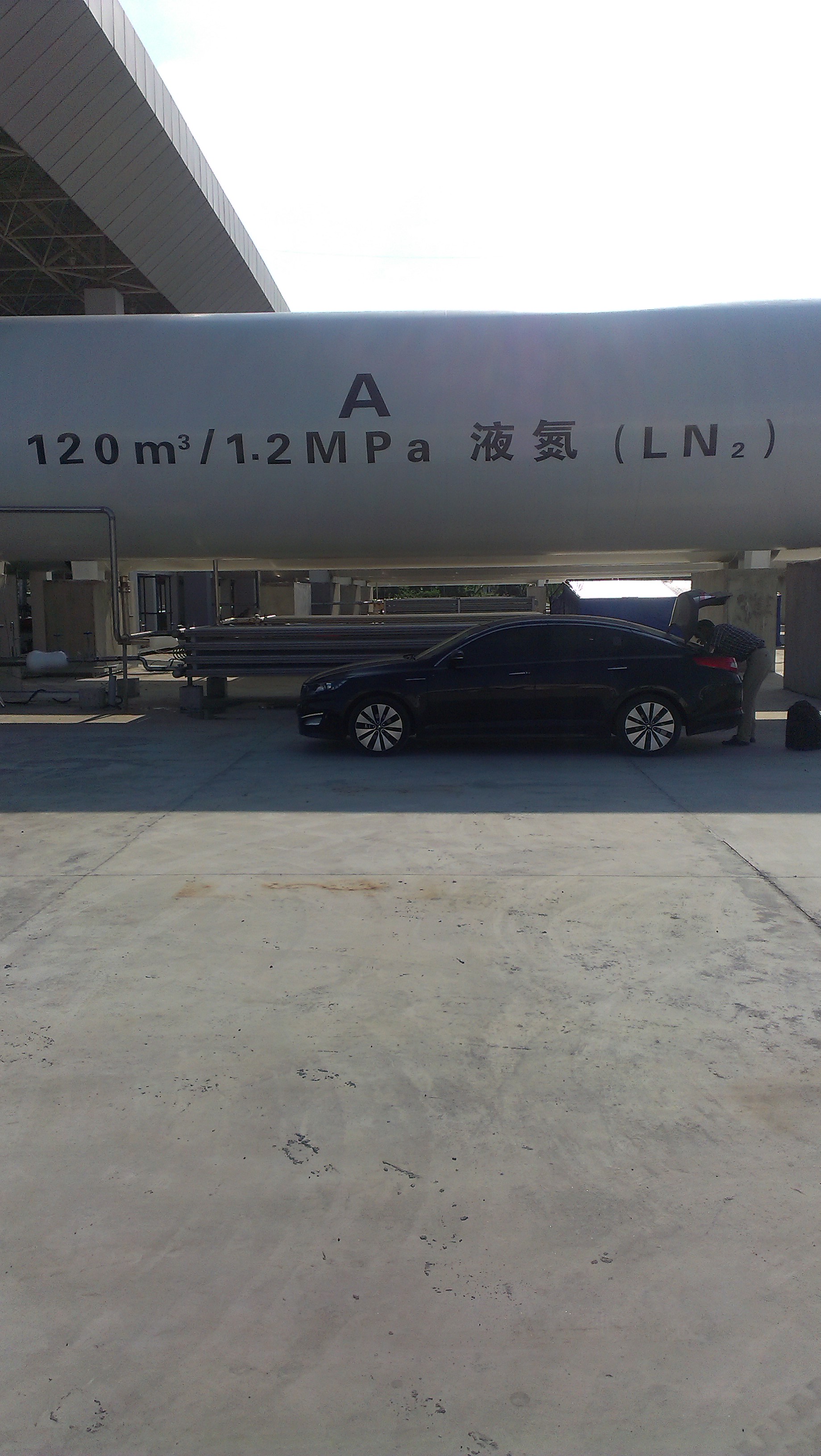

防爆場所最適合的施工材料是NFJ金屬骨料系列，防靜電不發火材料。NFJ防靜電、不發火地坪的撒料方式是：在鏝好的混凝土面上第一次均勻鋪撒骨料總量的2/3，用磨光圓盤壓實、挫毛來回多次鏝光。在已鏝光好的水泥地面上第二次鋪撒骨料總量的1/3。鋪撒方向與第一次垂直，用磨光圓盤壓實、挫毛、鏝光，縱橫交錯作業直至表面細膩光亮為止。

優勢：1、比傳統的環氧防靜電地坪節省工期25-40天。

2、同時具備防靜電、不發火兩種功能，且終身具備不會衰減消失。

3、耐磨、抗沖擊性能好，壽命等同于混凝土的壽命，終身免維護。

4、環保、無有害物質揮發、無放射性、防火等級為A1級。
